cm::imp::Binarization类 参考

二值化图像预处理动作 更多...

#include <image_preprocess.hpp>

类 cm::imp::Binarization 继承关系图:

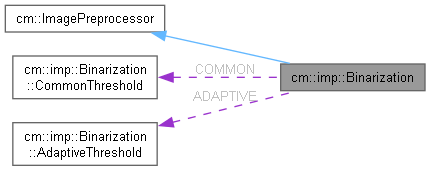

cm::imp::Binarization 的协作图:

类
struct	AdaptiveThreshold
	自适应二值化
struct	CommonThreshold
	普通二值化

Public 成员函数
	Binarization (const CommonThreshold &_, double thresh=0, double maxval=255, int type=cv::THRESH_BINARY_INV|cv::THRESH_OTSU, bool reverse=false)
	二值化图像预处理动作的构造函数
	Binarization (const AdaptiveThreshold &_, double maxval=255, int adaptive_method=cv::ADAPTIVE_THRESH_GAUSSIAN_C, int block_size=61, double c=-7, int threshold_type=cv::THRESH_BINARY, bool reverse=true)
	二值化图像预处理动作的构造函数
	Binarization (const Binarization &binarization)=default
	二值化图像预处理动作类 拷贝构造函数
	~Binarization ()=default
	二值化图像预处理动作类 析构函数
cv::Mat	Preprocess (const cv::Mat &image) const override
	预处理图像
Public 成员函数 继承自 cm::ImagePreprocessor
	ImagePreprocessor ()=default
	图像预处理器类的默认构造函数
	ImagePreprocessor (const ImagePreprocessor &img_preprocessor)=default
	图像预处理器类的拷贝构造函数
virtual	~ImagePreprocessor ()=default
	图像预处理器类的析构函数
ImagePreprocessor	operator| (const ImagePreprocessor &img_preprocessor) const
	图像预处理器类重载 | 运算符
ImagePreprocessor &	operator|= (const ImagePreprocessor &img_preprocessor)
	图像预处理器类重载 |= 运算符
ImagePreprocessor &	AddAction (const ImagePreprocessor &img_preprocessor)
	增加图像预处理动作
cv::Mat	operator() (const cv::Mat &image) const
	图像预处理器类重载括号运算符

静态 Public 属性
static const struct cm::imp::Binarization::CommonThreshold	COMMON
	通用二值化
static const struct cm::imp::Binarization::AdaptiveThreshold	ADAPTIVE
	自适应二值化

详细描述

二值化图像预处理动作

该类共有继承 ImagePreprocessor ，用于对图像进行一系列预处理操作，包括普通二值化和自适应二值化。

注意

仅二值化三通道图，单通道图片不处理

作者

dreamy-xay

日期

2023-12-17

在文件 image_preprocess.hpp 第 218 行定义.

构造及析构函数说明

Binarization() [1/3]

cm::imp::Binarization::Binarization ( const CommonThreshold & _, double thresh = 0, double maxval = 255, int type = cv::THRESH_BINARY_INV | cv::THRESH_OTSU, bool reverse = false )

inlineexplicit

二值化图像预处理动作的构造函数

该构造函数用于创建二值化图像预处理动作对象，并根据给定参数进行初始化。在初始化过程中，会设定阈值、最大像素值、阈值类型等参数，并执行初始化操作。如果需要对图像进行反转处理，可以设置参数 reverse 为 true。

参数

_	通用二值化（二值化参数详见 cv::threshold）
thresh	阈值，用于将像素分类为前景或背景 默认为 0
maxval	当像素值超过阈值时，分配给像素的最大值 默认为 255
type	阈值类型，用于确定如何对像素进行分类 默认为 cv::THRESH_BINARY_INV | cv::THRESH_OTSU
reverse	是否反转图像 默认为 false

作者

dreamy-xay

日期

2024-01-27

在文件 image_preprocess.hpp 第 249 行定义.

函数调用图:

这是这个函数的调用关系图:

Binarization() [2/3]

cm::imp::Binarization::Binarization ( const AdaptiveThreshold & _, double maxval = 255, int adaptive_method = cv::ADAPTIVE_THRESH_GAUSSIAN_C, int block_size = 61, double c = -7, int threshold_type = cv::THRESH_BINARY, bool reverse = true )

inlineexplicit

二值化图像预处理动作的构造函数

该构造函数用于创建二值化图像预处理动作对象，并根据给定参数进行初始化。在初始化过程中，会设定自适应阈值化方法、最大像素值、邻域大小等参数，并执行初始化操作。如果需要对图像进行反转处理，可以设置参数 reverse 为 true。

参数

_	自适应二值化（二值化参数详见 cv::adaptiveThreshold）
maxval	当像素值超过阈值时，分配给像素的最大值 默认为 255
adaptive_method	自适应阈值化方法 默认为 cv::ADAPTIVE_THRESH_GAUSSIAN_C
block_size	邻域大小，用于计算每个像素的阈值（它必须是一个奇数大于 1 的整数） 默认为 61
c	从计算的阈值中减去的常数（它通常为正值，用于调整阈值） 默认为 -7
threshold_type	二值化类型 默认为 cv::THRESH_BINARY
reverse	是否反转图像 默认为 false

作者

dreamy-xay

日期

2024-01-27

在文件 image_preprocess.hpp 第 268 行定义.

函数调用图:

Binarization() [3/3]

cm::imp::Binarization::Binarization ( const Binarization & binarization )

default

二值化图像预处理动作类 拷贝构造函数

~Binarization()

cm::imp::Binarization::~Binarization ( )

default

二值化图像预处理动作类 析构函数

成员函数说明

Preprocess()

cv::Mat cm::imp::Binarization::Preprocess ( const cv::Mat & image ) const

inlineoverridevirtual

预处理图像

对输入图像进行预处理，包括灰度化和二值化操作

参数


需要预处理的图像

注意

输入的图像需要是三通道图像，单通道是不会进行处理，返回的是原来的单通道图片

返回

预处理后的图像

作者

dreamy-xay

日期

2024-01-27

重载 cm::ImagePreprocessor .

在文件 image_preprocess.hpp 第 290 行定义.

类成员变量说明

ADAPTIVE

const Binarization::AdaptiveThreshold cm::imp::Binarization::ADAPTIVE

static

自适应二值化

在文件 image_preprocess.hpp 第 318 行定义.

COMMON

const Binarization::CommonThreshold cm::imp::Binarization::COMMON

static

通用二值化

在文件 image_preprocess.hpp 第 316 行定义.

---

该类的文档由以下文件生成:

• common/include/common/feature/image_preprocess.hpp
